Giải pháp mạng LAN dùng cáp Quang

1. Mô hình giải pháp mở rộng hệ thống mạng lan bằng đường truyền cáp quang.

• Cụm từ giải pháp mạng lan quang không còn quá xa lạ đối với các anh em kỹ thuật hiện nay, tuy nhiên vẫn còn khá mới mẻ với nhiều người, cũng chưa có ai đưa ra một định nghĩa chính xác cho cụm từ này. Ở đây tôi sẽ giải thích theo cách dễ hiểu nhất để những người không biết có thể nghe và hiểu, không dùng các thuật ngữ chuyên nghành.
• Giải pháp mạng LAN – QUANG là một giải pháp đưa ra để kết nối hệ thống mạng nội bộ trong cùng một tòa nhà, một khu xưởng, khu chế xuất, hầm mỏ sao cho các thiết bị cần thiết có thể kết nối với nhau ở khoảng cách xa đến rất xa.
• Tôi lấy một ví dụ cho các bạn dễ hình dung hơn như sau: Bạn có một nhà máy sản xuất (gọi là khu B) và một văn phòng ( Khu A), nhà máy này hoạt động dựa trên sự điều khiển của văn phòng trung tâm, tức là bạn cần truyền các tín hiệu, dữ liệu mạng từ khu A về Khu B, tuy nhiên vấn đề ở khoảng cách địa lý khu B nằm cách khu A  xa hơn giới hạn truyền tín hiệu của cáp đồng là 100 mét . Vậy làm sao để truyền được dữ liệu, tài liệu …..  tới đó? và đó phải là mạng nội bộ chứ không thể truyền tải qua Internet được.?

Và giải pháp ở đây đưa ra là sử dụng giải pháp mạng LAN – QUANG tín hiệu sẽ được truyề n đi trên đường truyền cáp quang để khi tới khu B nó sẽ được trả lại thành tín hiệu điện – chính là tín hiệu mà hầu hết các thiết bị sử dụng.

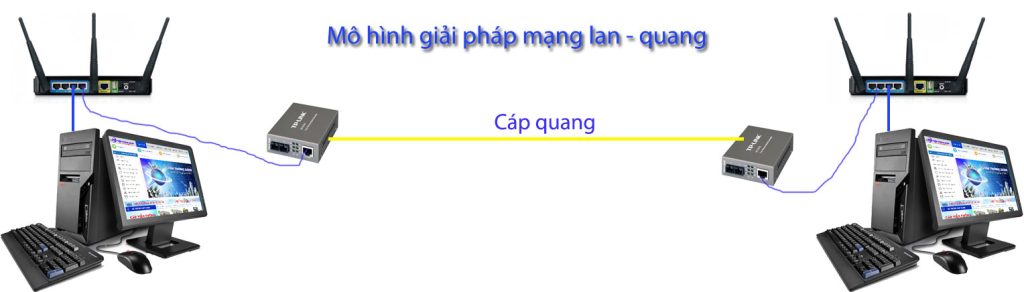

2. Mô hình giải pháp lắp đặt hệ thống mạng LAN – QUANG

Đây là một dạng mô hình khép kín, khi bạn đã có một cổng tín hiệu RJ45 tại khu A, có thể là cổng mạng của 1 Swtich hay Router và bạn muốn đưa đường truyền mạng từ cổng thiết bị đó đến khu B thì mô hình này được áp dụng như sau:



• Tín hiệu điện từ Switch HOẶC Router từ điểm A sẽ được đấu nối và bộ chuyển đổi quang điện (Converter quang) thông qua dây nhảy cat5e hoặc cat6.
• khi tín hiệu đi đến bộ chuyển đổi quang điện sẽ được chuyển thành dạng tín hiệu ánh sáng (tín hiệu quang)
• Tín hiệu đi ra từ converter quang được truyền bằng cáp quang đến điểm B –—>  đến bộ converter quang thứ 2.
• Tín hiệu từ converter tại điểm B có tác dụng chuyển ngược lại tín hiệu quang thành tín hiệu điện.
• Tín hiệu điện từ Converter tại điểm B được truyền đến Switch hoặc Router thông qua dây nhảy Cat5e hoặc Cat6. từ đó cung cấp dữ liệu cho các thiết bị sử dụng.

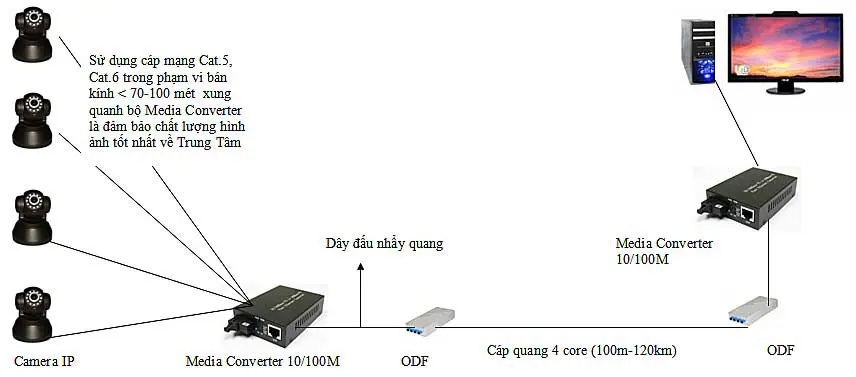

3. Các vật tư, thiết bị cần thiết để triển khai một hệ thống mạng lan cáp quang

– Dây nhảy quang: dây nhảy quang có nhiều loại phụ thuộc vào hệ thống bạn sử dụng dùng cáp quang và converter loại gì. Đây là thiết bị giúp truyền tải tín hiệu quang từ converter đến conveter hoặc từ hộp phối quang ODF đến Converter.

– Hộp phối quang ODF: là thiết bị giúp bảo vệ mối hàn cáp quang, đối với nhu cầu sử dụng nhiều sợi quang thì cần phải hàn nối cáp quang vào hộp odf rồi từ đó phân chia đến các thiết bị

– Đầu Fast conector hay còn gọi là đầu nối quang nhanh: chỉ sử dụng nếu bạn sử dụng cáp 1 sợi hoặc 2 sợi, cái này dùng để bấm đầu trực tiếp cho cáp quang mà không cần hàn nối

– Bộ chuyển đổi quang điện, là thiết bị chính và quan trọng nhất trong hệ thống mạng lan quang, cũng tùy thuộc vào loại cáp quang và tốc độ sử dụng mà dùng bộ converter quang sao cho phù hợp.

– Cáp quang: là dây dẫn để truyền dẫn tín hiệu quang từ điểm A tới điểm B, tùy vào từng nhu cầu sử dụng có thể sử dụng cáp quang ít sợi hoặc cáp quang nhiều sợi.

– Bộ dụng cụ làm quang áp dụng đối với khách hàng sử dụng loại 1 – 2 sợi quang, bấm đầu trực tiếp không cần hàn để thi công cáp quang.

Nếu bạn có nhu cầu vui lòng liên hệ báo giá và thi công.
