HƯỚNG DẪN CÀI ĐẶT THIẾT BỊ ONT XGSPON NOKIA XS-2426G-A

Hướng dẫn cài đặt dịch vụ internet PPPoE và Wifi

Bước 1. Truy cập và quản lý thiết bị ONT

Mở trình duyệt web, nhập vào thanh địa chỉ của trình duyệt dòng sau: https://192.168.1.1

Khi trang yêu cầu thông tin đăng nhập hiện ra, nhập vào thông tin username và password mặc định:

User name: superadmin

Password: VNPT12345@

Bước 2. Nhập mã đường truyền quản lý

(nếu đo kiểm hòa mạng dịch vụ tòa nhà xã hội hóa thì có thể bỏ qua bước này)

Truy cập menu Maintenance > SLID Configuration

Trong mục Enter New SLID: nhập 9 ký tự số của mã đường truyền (mã MEN) như hình dưới rồi click Save.

Chú ý : SLID Mode chọn là ASCII Mode mới đúng. Nhiều khi chế độ đang là HEX Mode nên không xác thực với OLT được.

Bước 3. Cài đặt dich vụ interrnet

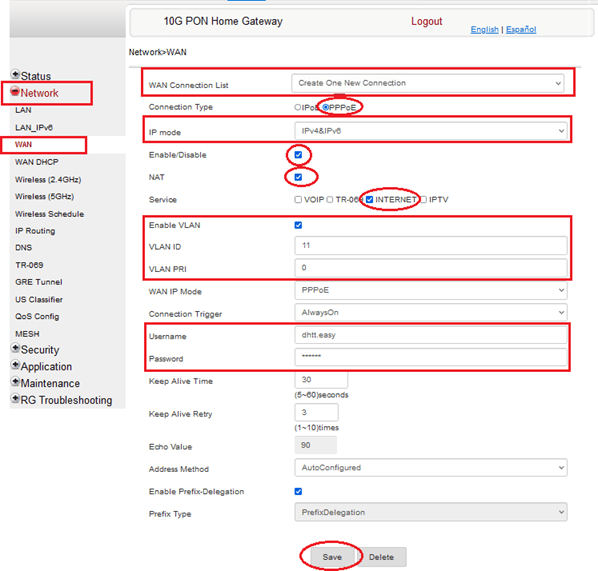

Truy cập menu Network > WAN > WAN Connection List sau đó chọn

Create One New Connection như hình dưới:

Trong đó các thông tin như hình bên dưới.

Connection Type: chọn PPPoE
IP mode: IP v4& IPv6
Enable/Disable: tích chọn
NAT: tích chọn
Service: tích chọn Internet
Enable VLAN: tích chọn
VLAN ID: nhập VLAN 10
Username: nhập tài khoản internet
Password: nhập mật khẩu của tài khoản internet

Sau đó click Save

Bước 4. Cài đặt wifi cho dịch vụ internet

Cài đặt wifi ở băng tần 4GHz truy cập menu Network>Wireless (2.4GHz) như hình dưới:

Trong đó: SSID Configuration

SSID Select: chọn 1 (ONT hỗ trợ đến 4 SSID ở băng tần này)
SSID Name: Nhập tên truy cập wifi
Enable SSID: chọn Enable
SSID Broadcast: chọn Enable
Encryption Mode: chọn WPA2/WPA3 Personnal
WPA Version: WPA2/WPA3
WPA Encryption Mode: AES
WPA Key: Nhập mật khẩu truy cập wifi, tối thiểu 8 ký tự Sau đó click Save

Sau đó click Save

Cài đặt wifi ở băng tần 5GHz:

Cài đặt wifi ở băng tần 5GHz truy cập menu Network>Wireless (5GHz)

như hình dưới:

Trong SSID Configuration

SSID Select: chọn 1 (ONT hỗ trợ đến 4 SSID ở băng tần này)
SSID Name: nhập tên truy cập wifi
Enable SSID: chọn Enable
SSID Broadcast: chọn Enable
Encryption Mode: chọn WPA2/WPA3-AES
WPA Key: nhập mật khẩu truy cập wifi, tối thiểu 8 ký tự

Sau đó click Save

Hướng dẫn cài đặt dịch vụ internet IPoE và Wifi

Bước 1. Cài đặt Internet trên WAN

Truy cập menu Network>WAN>WAN Connection List sau đó chọn Create One New Connection như hình dưới:

Trong đó các thông tin như hình bên dưới.

Connection Type: chọn IPoE
IP mode: Ipv4
Enable/Disable: tích chọn
NAT: tích chọn
Service: tích chọn Internet
Enable VLAN: tích chọn
VLAN ID: nhập VLAN 11
WAN IP Mode: chọn Static
IPv4 Address: nhập địa chỉ IP theo quy hoạch ví dụ: 123.145.22.2
Netmask: nhập subnet mask theo quy hoạch ví dụ: 255.255.255.252
Gateway: nhập địa chỉ IP theo quy hoạch ví dụ: 123.145.22.1

Sau đó click Save

Bước 2. Cài đặt wifi cho dịch vụ Internet

Cài đặt wifi cho dịch vụ Internet IPoE cũng tương tự như cài wifi dịch vụ Internet PPPoE.

Cài đặt dịch vụ MyTV Truyền Thống

Ví dụ cài dịch vụ vào cổng LAN 3, 4. Truy cập menu Network>LAN

Mục Port Mode chuyển Port3, Port4 sang chế độ Bridge Mode như hình bên dưới:

Sau đó click Save

Lưu ý: Cài đặt dịch vụ trên WAN sẽ thực hiện trên NMS

Cài đặt dịch vụ thoại IMS

Bước 1. Cài đặt trên giao diện WAN.

Truy cập menu Network > WAN > WAN Connection List Sau đó chọn

Create One New Connection để tiến hành cài đặt giao diện WAN. Trong đó các thông tin như hình bên dưới.

Connection Type: chọn IPoE
IP mode: IPv4
Enable/Disable: Tích chọn
NAT: Không tích chọn
Service: Tích chọn VOIP
Enable VLAN: Tích chọn
VLAN ID: nhập VLAN 13
WAN IP Mode: DHCP

rồi click vào Save

Truy cập menu Application >Voice Setting sẽ được thông tin như hình bên dưới.

Trong đó thông tin cần nhập :

Outbound Proxy: 113.171.225.134
Outbound Proxy Port: 5062
Proxy Server: ims.vnpt.vn
Proxy Server Port: 5062
Registrar Server: ims.vnpt.vn
Registrar Server Port : 5062
DigitMap: nhập các ký tự như bên dưới

Bước 2. Cấu hình số điện thoại IMS (Line Setting)

POTS Line: chọn 1 trong 2 Line ví dụ: chọn line 2
Chọn Enable
Directory Number: số điện thoại cần cài đặt ví dụ: +842432001138
AuthUserName: số điện +842432001138@ims.vnpt.vn
Ví dụ: +842432001138@ims.vnpt.vn
AuthPassword: nhập mật khẩu được cấp. Sau đó click Save

Hướng dẫn cài đặt dịch vụ internet có block IP tĩnh

Bước 1. Cài đặt trên giao diện WAN

Truy cập menu Network>WAN>WAN Connection List sau đó chọn

Create One New Connection như hình dưới:

Trong đó các thông tin như hình bên dưới.

Connection Type: chọn PPPoE
Enable/Disable: tích chọn
NAT: không tích chọn
Service: tích chọn Internet
Enable VLAN: tích chọn
VLAN ID: nhập VLAN 11
Username: nhập tài khoản internet
Password: nhập mật khẩu của tài khoản internet

Sau đó click Save

Bước 2. Cài đặt trên giao diện LAN Truy cập menu Network>LAN.

Trong đó các thông tin như hình bên dưới.

IPv4 Address: IP LAN theo quy hoạch ví dụ: IP 123.16.190.9
Subnet Mask: Subnet theo quy hoạch ví dụ: 255.255.255.248
DHCP Enable: tích chọn (có thể bỏ tích chọn và cấu hình IP ở thiết bị trạm bằng phương pháp thủ công)
DHCP Start IP Address: IP LAN theo quy hoạch ví dụ: IP 123.16.190.10
DHCP End IP Address : IP LAN theo quy hoạch ví dụ: IP 123.16.190.15

Sau đó click Save.

Hướng dẫn cài đặt dịch vụ VPN L2

Truy cập menu Network>LAN

Mục Port Mode chuyển Port3 sang chế độ Bridge Mode như hình bên

dưới:

Sau đó click Save

Lưu ý: Cài đặt dịch vụ trên WAN sẽ thực hiện trên NMS.

Cài đặt dịch vụ VPN L3

Bước 1. Cài đặt trên giao diện WAN

Truy cập menu Network>WAN>WAN Connection List

Sau đó chọn Create One New Connection như hình dưới. Trong đó:

Connection Type: chọn IpoE
IP mode: Ipv4
Enable/Disable: tích chọn
NAT: không tích chọn
Service: tích chọn Internet
Enable VLAN: tích chọn
VLAN ID: nhập VLAN 14
WAN IP Mode: chọn Static
IPv4 Address: nhập địa chỉ IP theo quy hoạch
Netmask: nhập subnet mask theo quy hoạch

Gateway: nhập địa chỉ IP theo quy hoạch

Sau đó click Save

Bước 2. Cài đặt giao diện LAN Truy cập menu Network>LAN

Trong đó có các thông tin như hình bên dưới.

IPv4 Address: IP LAN theo quy hoạch ví dụ: IP 192.168.20.1
Subnet Mask: Subnet theo quy hoạch ví dụ: 255.255.255.0
DHCP Enable: tích chọn (có thể bỏ tích chọn và cấu hình IP ở thiết bị trạm bằng phương pháp thủ công)
DHCP Start IP Address: IP LAN theo quy hoạch ví dụ: IP 192.168.20.2
DHCP End IP Address : IP LAN theo quy hoạch ví dụ: IP 192.168.20.254

Sau đó click Save

Mở ping từ internet đến địa chỉ WAN của ONT

Vào Security>Access Control như hình bên dưới

WAN: Chọn WAN có cấu hình Internet
ICMP: cho phép PING thì chọn Allow rồi click Save

Cài đặt Port Forwarding

(nếu khách hàng yêu cầu thì thực hiện, nếu không thì bỏ qua bước này)

Ví dụ: Khách hàng muốn cài cho dịch vụ Camera

Vào Application>Port có thông tin như hình bên dưới.

Application Name: chọn dịch vụ cần Forwarding ví dụ SSH Server
Internal Client: chọn thiết bị cần Forwarding
WAN Connection List: chọn Wan có cầu hình Internet

Sau đó chọn ADD

Trường hợp cần forwarding 1 cổng cụ thể có thực hiện như sau:
Application Name: chọn custom
WAN Port: nhập cổng cần forwarding
LAN Port: nhập cổng cần forwarding
Internal Client: chọn thiết bị cần Forwarding
Protocol: có thể chọn TCP/UDP
Enable Mapping: tích chọn
WAN Connection List: chọn Wan có cầu hình Internet
Description: đặt tên cho dịch vụ ví dụ: CTS

Sau đó chọn ADD.

Đổi mật khẩu truy cập thiết bị ONT

Truy cập menu Maintenance>Password có thông tin như hình bên dưới.

Original Password: nhập mật khẩu hiện thời
New Password: nhập mật khẩu mới cần đổi
Re-enter Password: nhập lại mật khẩu mới cần đổi

Sau đó chọn Save.
